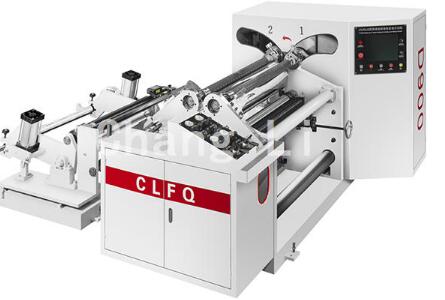

高速分切機分為哪幾部分結構呢?
發布日期：[2019-12-18] 點擊率：高速分切機作為一種重要的設備，可以說在許多行業都有不錯的運用，那么一般來說高速分切機結構可以分為哪幾部分呢?我們一起來了解下吧。
1.廢料收卷與排放：廢料通過風管利用鼓風機的風力排放出去。
2.機架與傳動系統：機架由左右墻板與撐擋以及放料機械組成.傳動系統主要是用來牽引原料、收卷成品，它是由變頻無級調速電機將動力通過電機V型帶使牽引膠輥運轉，主牽引膠輥與從動牽引膠輥緊貼而同步運轉牽引原料行走，通過主動牽引輥帶動下圓刀軸同步運轉而達到更好的分切要求，通過下圓刀軸帶動收卷A和收卷B進行同步運轉，從而達到收料的目的。
3.分切刀架：分切刀架有圓刀分切、直刀分切.操動手柄通過平面凸輪能使圓刀作微量的軸向移動調節圓刀刃口與墊套凹槽的剪切間隙。
4.收料機構及其張力裝置：收料機構主要有鏈條、同步輪、磁粉離合器、以及氣脹軸等機件組成.由一個單獨電機控制兩根收卷軸運轉，只要調節磁粉離合器的電流，即可改變收料軸的張力大小。
5.放料機構及自動糾偏：放料機構主要有放料軸，支撐塊，氣缸，底座，左右移動座等組成自動糾偏裝置：有光電開頭、糾偏導輥、左右支架、糾偏移動板，滾珠螺母和絲桿，同步電機及左右限位開關組成。
6.牽引構件：牽引構件主要有一對牽引膠輥和若干條硬質氧化過的鋁輥組成，起到牽收原料行走供成品收卷用.它的動力來源于電機通過V型帶傳遞給主動牽引膠輥使其運轉。
因此高速分切機主要由這些部分組成，確保其良好的性能，滿足人們的生產需求。
